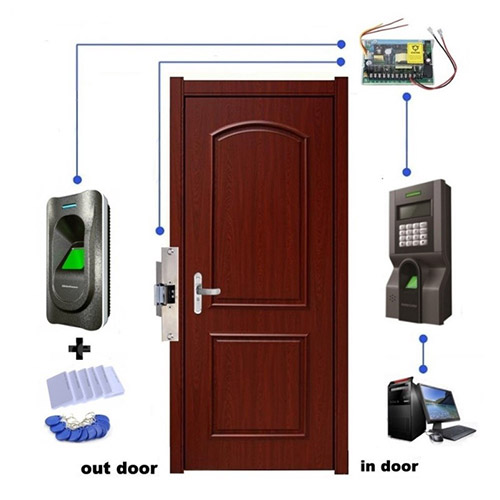

قفل مقابل برقی یا Electric Strike قطعه‌ای الکترومکانیکی است که روی چهارچوب درب و در محل قرارگیری زبانه قفل نصب می‌شود. وظیفه آن این است که پس از دریافت فرمان الکتریکی، مسیر خروج زبانه را آزاد کند تا درب بدون استفاده از کلید باز شود.به این ترتیب، یک درب دارای قفل مکانیکی را می‌توان به آیفون، کارت‌خوان، دستگاه اثر انگشت، صفحه‌کلید رمزی، ریموت یا سیستم اکسس کنترل متصل کرد. در بسیاری از پروژه‌ها نیازی به تعویض کامل قفل و دستگیره نیست و همان قفل مکانیکی موجود در کنار مقابل برقی استفاده می‌شود.
نکته‌ای که گاهی باعث اشتباه می‌شود این است که مقابل برقی خودش کاربر را شناسایی نمی‌کند. کارت‌خوان، آیفون یا کنترلر تصمیم می‌گیرد چه زمانی اجازه ورود صادر شود؛ قفل مقابل برقی فقط فرمان بازشدن را اجرا می‌کند.
مکانیزم قفل مقابل برقی چگونه کار می‌کند؟
وقتی درب بسته است، زبانه فنری قفل داخل قسمت متحرک مقابل برقی که به آن Keeper گفته می‌شود قرار می‌گیرد. تا زمانی که اجازه ورود صادر نشده، این قسمت اجازه عبور زبانه را نمی‌دهد. پس از دریافت فرمان، مکانیزم داخلی آزاد شده و فرد می‌تواند درب را باز کند. با بسته‌شدن دوباره درب، زبانه داخل Keeper قرار گرفته و ورودی به وضعیت قفل بازمی‌گردد.
این فرآیند ساده به نظر می‌رسد، اما دقت نصب تأثیر زیادی بر عملکرد آن دارد. اگر زبانه و مقابل دقیقاً روبه‌روی یکدیگر قرار نگیرند، درب افتادگی داشته باشد یا زبانه دائماً تحت فشار باشد، امکان دارد قفل فرمان دریافت کند اما به‌راحتی آزاد نشود. به همین دلیل، در انتخاب Electric Strike فقط مشخصات برقی اهمیت ندارد. وضعیت لولا، رگلاژ درب، محل قرارگیری زبانه و فضای داخل چهارچوب نیز باید مورد بررسی قرار بگیرد.
تفاوت Fail Safe و Fail Secure در قفل مقابل برقی
یکی از مشخصات مهم هنگام خرید قفل مقابل برقی، رفتار آن در زمان قطع برق است که این ویژگی با عناوین Fail Safe و Fail Secure شناخته می‌شود که در دامه بررسی می‌کنیم:
| نوع عملکرد |
وضعیت در زمان قطع برق |
کاربرد کلی |
| Fail Secure |
درب از سمت کنترل‌شده قفل باقی می‌ماند |
ورودی‌های دارای محدودیت دسترسی |
| Fail Safe |
قفل از سمت کنترل‌شده آزاد می‌شود |
برخی مسیرهای دارای الزامات خاص خروج |

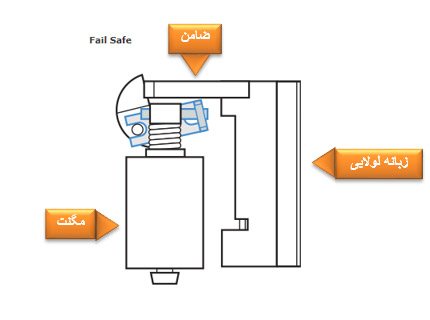

در مدل Fail Secure، قفل در حالت عادی بسته می‌ماند و فقط زمانی که برق به آن برسد، درب باز می‌شود. به همین دلیل این نوع عملکرد را Power to Release نیز می‌نامند. در مقابل، در مدل Fail Safe تا زمانی که برق وصل باشد درب قفل است، اما اگر برق قطع شود، قفل آزاد شده و امکان بازکردن درب فراهم خواهد بود.
قفل مقابل برقی روی چه درهایی نصب می‌شود؟
مدل‌های مختلف قفل مقابل برقی برای چهارچوب‌های چوبی، فلزی و آلومینیومی تولید می‌شوند، اما این موضوع به معنی سازگاری یک مدل با تمام درب‌ها نیست. پیش از انتخاب محصول، جنس و ضخامت فریم، فضای موجود برای نصب، شکل زبانه، جهت بازشدن درب و ابعاد Faceplate باید مشخص باشند. در پروفیل‌های باریک، حتی چند میلی‌متر اختلاف در عمق بدنه می‌تواند نصب را دشوار یا غیرممکن کند.
نوع زبانه نیز اهمیت دارد. مقابل برقی معمولاً با Latchbolt یا زبانه فنری قفل درگیر می‌شود. ساختار Deadbolt یا زبانه ثابت متفاوت است و نمی‌توان بدون بررسی فنی تصور کرد هر Electric Strike با هر نوع قفلی هماهنگ خواهد بود. در پروژه‌هایی مانند درب شیشه‌ای بدون فریم، درب ضدحریق، درب مجهز به ورودی‌های صنعتی نیز باید از مدل و متعلقات متناسب با همان کاربرد استفاده شود.
نحوه نصب قفل مقابل برقی چگونه است؟
نصب قفل مقابل برقی با مشخص‌کردن محل دقیق زبانه روی چهارچوب آغاز می‌شود. سپس محل قرارگیری بدنه قفل و Faceplate روی فریم اندازه‌گیری و برش داده می‌شود تا Keeper دقیقاً روبه‌روی زبانه قرار گیرد. پس از نصب قفل داخل چهارچوب، پیچ‌ها محکم شده و درب چند بار باز و بسته می‌شود تا زبانه بدون گیرکردن یا فشار اضافی داخل Keeper حرکت کند. اگر قفل فرمان دریافت کند اما درب باز نشود، معمولاً باید هم‌راستایی زبانه و Keeper، فشار واردشده به زبانه و وضعیت منبع تغذیه بررسی شود. پس از اطمینان از نصب صحیح، اتصالات الکتریکی انجام شده و عملکرد نهایی قفل آزمایش می‌شود.
سیم‌کشی قفل مقابل برقی چگونه انجام می‌شود؟
در سیم‌کشی قفل مقابل برقی، ابتدا باید ولتاژ و جریان موردنیاز قفل با منبع تغذیه تطبیق داده شود. در بسیاری از سیستم‌ها، برق قفل مستقیماً از خروجی کنترلر تأمین نمی‌شود و رله دستگاه فقط وظیفه قطع و وصل مسیر تغذیه را بر عهده دارد؛ به همین دلیل استفاده از منبع تغذیه مناسب اهمیت زیادی دارد.
نحوه اتصال پایه‌های COM، NO و NC نیز به نوع عملکرد قفل بستگی دارد. در مدل‌های Fail Secure معمولاً مدار به‌گونه‌ای تنظیم می‌شود که با صدور فرمان برق به قفل برسد، در حالی که در مدل‌های Fail Safe منطق اتصال متفاوت است. در مسیرهای طولانی نیز باید افت ولتاژ و سطح مقطع کابل در نظر گرفته شود تا قفل هنگام دریافت فرمان، توان کافی برای آزادشدن داشته باشد.
مزایا و محدودیت‌های قفل مقابل برقی
مزایا:
- قابلیت بازکردن درب از راه دور
- حفظ قفل مکانیکی فعلی در بسیاری از پروژه‌ها
- مناسب برای ورودی منازل، دفاتر، شرکت‌ها و فضاهای سازمانی
- امکان انتخاب مدل Fail Safe یا Fail Secure متناسب با نوع کاربری
- امکان اتصال به کارت‌خوان، رمز، ریموت، آیفون و سیستم اکسس کنترل
معایب:
- وابستگی عملکرد صحیح به منبع تغذیه سازگار و پایدار
- نیاز به نصب دقیق و هم‌راستایی مناسب زبانه با Keeper
- تفاوت مدل‌ها از نظر ابعاد، ولتاژ و نوع زبانه قابل پشتیبانی
- نیاز به مدل یا تجهیزات مناسب برای بعضی درب‌ها و چهارچوب‌های خاص
ارزانترین قفل مقابل برقی لزوماً بهترین خرید نیست. اگر ابعاد، نوع عملکرد یا ولتاژ اشتباه انتخاب شود، هزینه تغییر چهارچوب یا منبع تغذیه می‌تواند بیشتر از اختلاف قیمت اولیه دو محصول باشد.
تفاوت قفل مقابل برقی و قفل مگنتی چیست؟
قفل مقابل برقی و قفل مگنتی هر دو برای کنترل دسترسی به درب استفاده می‌شوند، اما مکانیزم عملکرد، نحوه نصب و کاربرد آن‌ها با یکدیگر تفاوت دارد.
| ویژگی |
قفل مقابل برقی |
قفل مگنتی |
| مکانیزم عملکرد |
آزادکردن زبانه مکانیکی قفل |
نگه‌داشتن درب با نیروی مغناطیسی |
| محل نصب |
معمولاً داخل یا روی چهارچوب درب |
روی فریم و بخش متحرک درب |
| استفاده از قفل فعلی |
در بسیاری از درب‌ها امکان حفظ قفل موجود وجود دارد |
معمولاً مستقل از زبانه قفل مکانیکی عمل می‌کند |
| ظاهر نصب |
یکپارچه‌تر با چهارچوب و کمتر قابل مشاهده |
قفل و صفحه فلزی معمولاً روی درب قابل مشاهده هستند |
| کاربرد مناسب |
درب‌های دارای قفل و زبانه مکانیکی سازگار |
ورودی‌های مناسب برای سیستم قفل مغناطیسی |
اگر قفل مکانیکی فعلی مناسب است و هدف فقط اضافه‌کردن کنترل دسترسی باشد، مقابل برقی معمولاً گزینه قابل بررسی‌تری است. در مقابل، شرایط بعضی ورودی‌ها استفاده از قفل مگنتی را منطقی‌تر می‌کند.
هنگام خرید قفل مقابل برقی چه مشخصاتی مهم است؟
پیش از خرید قفل مقابل برقی، ابتدا باید مشخصات درب و سیستم کنترل تردد بررسی شود. ابعاد محل نصب، جنس چهارچوب، نوع زبانه، جهت بازشو، ولتاژ سیستم و میزان تردد روزانه از مهم‌ترین اطلاعاتی هستند که در انتخاب مدل مناسب نقش دارند. در ورودی‌های پرتردد، کیفیت مکانیزم داخلی، تعداد سیکل کاری و دوام قطعات اهمیت بیشتری پیدا می‌کند. همچنین باید به سازگاری زبانه، ولتاژ و جریان موردنیاز، نوع Fail Safe یا Fail Secure، ابعاد بدنه و Faceplate توجه شود. برای اطمینان از اصلی یا اورجینال بودن محصول نیز بهتر است مدل دقیق، مشخصات درج‌شده روی کالا، دیتاشیت سازنده و شرایط گارانتی با یکدیگر مطابقت داشته باشند.
قیمت قفل مقابل برقی به چه عواملی بستگی دارد؟
قیمت قفل مقابل برقی با توجه به کیفیت ساخت، نوع مکانیزم و امکانات هر مدل متفاوت است. معمولاً محصولاتی که از بدنه مقاوم‌تر، قطعات داخلی با دوام بیشتر و عملکرد دقیق‌تری برخوردارند، در رده قیمتی بالاتری قرار می‌گیرند. نوع Fail Safe یا Fail Secure، ولتاژ کاری، برند سازنده و قابلیت‌هایی مانند تنظیم زبانه یا مانیتورینگ وضعیت قفل نیز می‌توانند روی قیمت تأثیر بگذارند. در مدل‌های مناسب برای ورودی‌های پرتردد، کیفیت بوبین و طول عمر مکانیزم اهمیت بیشتری دارد و همین موضوع معمولاً باعث افزایش قیمت می‌شود.
خرید قفل مقابل برقی از ALOCK
برای خرید قفل مقابل برقی، انتخاب مدلی که با نوع درب، زبانه قفل، ولتاژ و سیستم فرمان هماهنگ باشد، اهمیت زیادی دارد. ALOCK انواع قفل مقابل برقی را برای ورودی‌های مسکونی، اداری و تجاری ارائه می‌دهد و امکان بررسی مشخصات محصول پیش از خرید را نیز فراهم کرده است.
در کنار قفل‌های مقابل برقی، ALOCK به‌صورت تخصصی در زمینه قفل هوشمند درب فعالیت می‌کند و مدل‌های اثر انگشتی، رمزی، کارتی و تشخیص چهره را برای کاربردهای مختلف ارائه می‌دهد. این تنوع باعث می‌شود کاربران بتوانند متناسب با نوع درب، شیوه دسترسی و نیاز امنیتی خود، گزینه مناسب‌تری را انتخاب کنند.
سوالات متداول در مورد قفل مقابل برقی
آیا برای نصب مقابل برقی باید قفل فعلی درب تعویض شود؟
در بسیاری از موارد خیر. اگر زبانه و ساختار قفل موجود با Electric Strike سازگار باشند، قفل فعلی حفظ می‌شود و تغییر اصلی در محل مقابل روی چهارچوب انجام می‌گیرد.
چرا مقابل برقی صدا می‌دهد اما درب باز نمی‌شود؟
فشار زبانه، رگلاژ نامناسب درب، جریان ناکافی منبع تغذیه، افت ولتاژ یا نصب غیردقیق از دلایل رایج این مشکل هستند.
آیا قفل مقابل برقی روی درب چوبی و فلزی نصب می‌شود؟
بله، مدل‌های مناسب برای هر دو نوع چهارچوب وجود دارند؛ با این حال ابعاد قفل، نوع زبانه و فضای موجود برای نصب باید پیش از خرید بررسی شوند.
آیا قفل مقابل برقی به آیفون تصویری وصل می‌شود؟
بله، بسیاری از قفل‌های مقابل برقی قابلیت اتصال به آیفون صوتی یا تصویری را دارند. برای اتصال صحیح باید ولتاژ قفل و نوع خروجی فرمان آیفون با یکدیگر سازگار باشند.
قفل مقابل برقی چند ولت است؟
بسیاری از مدل‌های قفل مقابل برقی با برق 12 ولت کار می‌کنند، اما مدل‌های 24 ولت نیز وجود دارند. ولتاژ و جریان منبع تغذیه باید مطابق مشخصات فنی همان قفل انتخاب شود.
